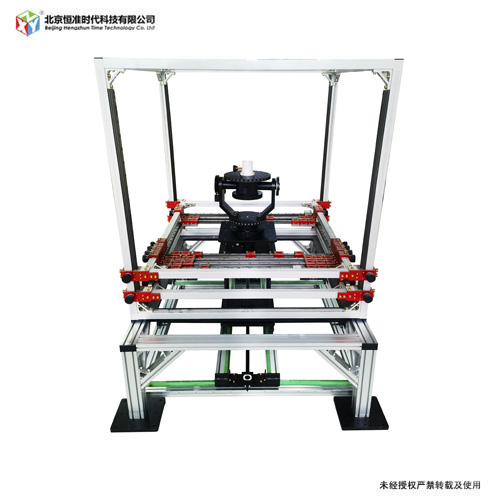

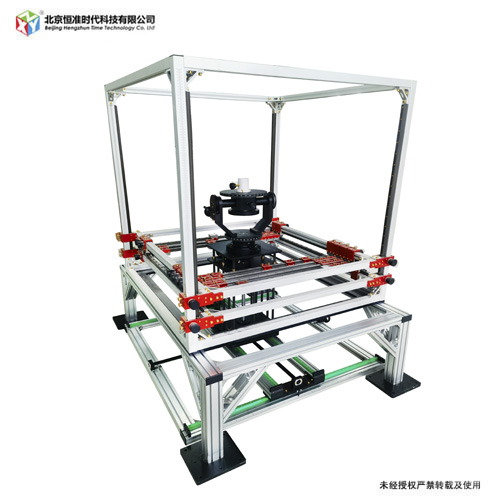

HZT-60Z六軸無磁轉臺
本設備為手動六軸，所有組成材料均采用無磁材料制作，設備采用模塊化設計。包括平移運動XYZ三軸以及繞Z軸旋轉繞Y軸旋轉以及自轉軸，所有軸均加裝標尺。三軸旋轉均采用蝸輪蝸桿結構，定制軸承導向，所有軸均可360度旋轉，旋轉軸均可任意位置鎖緊。如有電纜和需要上位機顯示位置，則需要選裝加裝導電滑環和光柵尺。
1 軸數：六軸
2 安裝面：300mm
3 負載：5kg
4 精度：0.05度
5 平移行程：1500mm*1500mm*800mm
6 轉臺行程：俯仰：0－360°；航向：0－360°；滾轉：0－360°
7 轉臺正交：0.05mm
8 占地空間：1800mm*1800mm*1600mm
9 重量：100Kg
